H-PRO - PTF Vertriebs GmbH

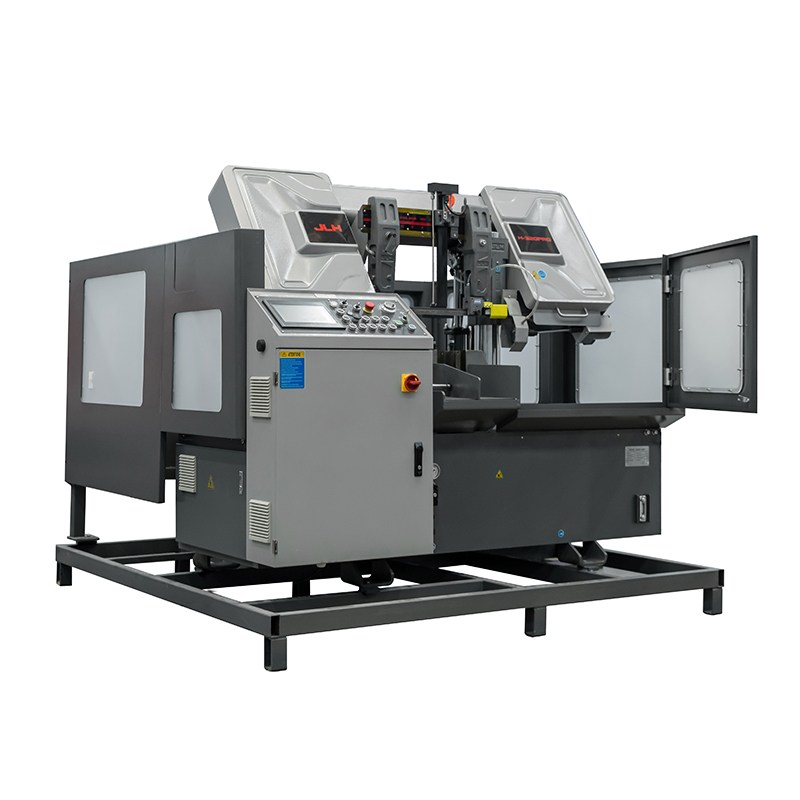

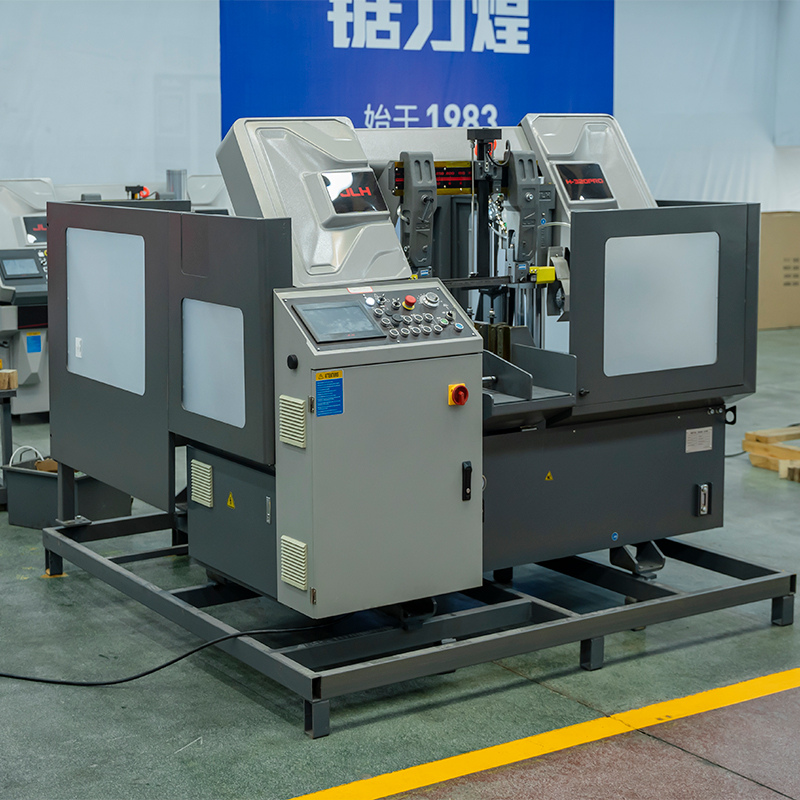

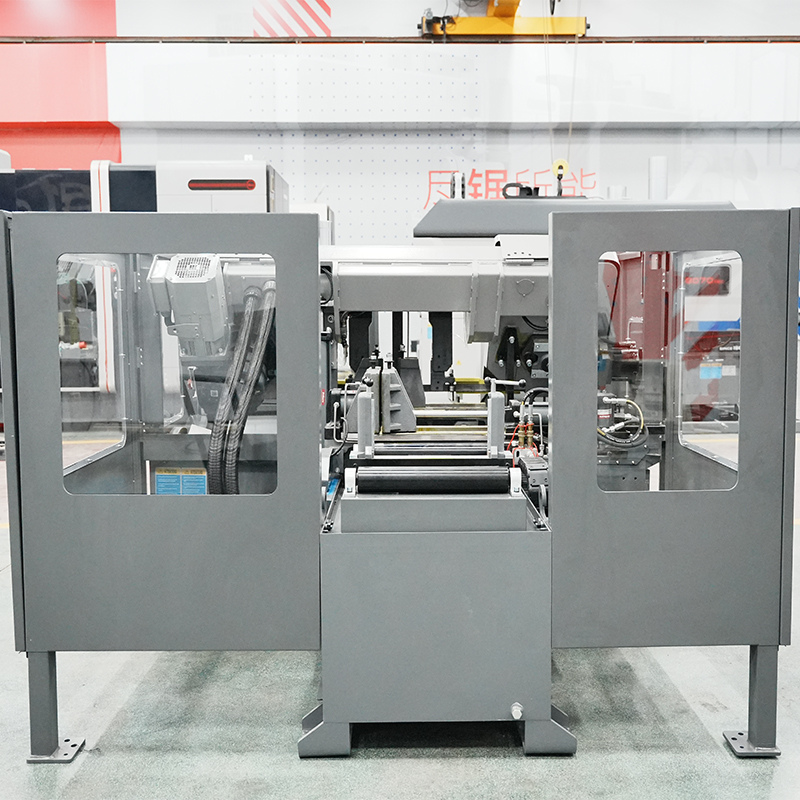

H-PRO-Serie

Sägeart:	Bandsäge
Schnittrichtung:	Geradschnitt
Automatisierung:	Vollautomatisch
Materialart:	Baustähle, rostfreie Stähle, Werkzeugstähle

wissenswertes

Mit der H-PRO erhalten Sie eine leistungsstarke, präzise und vielseitige Säge für professionelle Anwendungen zu einem attraktiven Einstiegspreis. Ideal für Holz, Kunststoff und Metall – mit einem robusten Motor, exzellenter Schnittgenauigkeit und durchdachten Sicherheitsfunktionen. Optimieren Sie Ihre Arbeit mit dieser langlebigen und zuverlässigen Lösung für Ihre Schnittaufgaben.

kontaktieren sie uns

Holger keinath

Geschäftsführer

t. +49 7434 741 96-11
m. +49 172 772 73 37

holger.keinath@ptf-maschinen.de

Technische Daten

Schnittbereiche

	H-320PRO	H-420PRO	H-530PRO
Schnittbereich rund (mm)	φ320	φ420	φ530
Schnittbereich quadratisch (B x H) (mm)	320*320	420*420	530*530
Kleinste zu schneidende Größe (mm)	10*10	10*10	20*20
Klemmbereich (mm)	0-320	0-420	0-530
Bündelschnittbereich (Min.B x H – Max. B x H ) (mm)	160 * 100-260 * 130	160 130-260160	145 * 110-270 * 200
Kürzeste Reststücklänge (mm)	5	5	5
Kürzeste Reststücklänge im Automatikbetrieb (mm)	130	190	190
Kürzeste Reststücklänge Einzelschnitt (mm)	20	20	20
Automatische Materialvorschublänge, Einfachhub (mm)	500	500	500
Automatischer Materialvorschub, Mehrfachhub (mm)	9999	9999	9999

Maße und Gewichte

	H-320PRO	H-420PRO	H-530PRO
Länge (mm)	2320	2220	2220
Breite inkl. Späneförderer (mm)	2600	3050	3050
Höhe (mm)	1750	2100	2330
Höhe der Materialauflage (mm)	750	860	860
Gesamtgewicht (kg)	1800	2850	3500

Leistungsmerkmale

	H-320PRO	H-420PRO	H-530PRO
Gesamtanschlusswert (kW)	6,2	9,5	9,5
Leistung des Sägemotors (kW)	5	7,5	7,5
Hydraulischer Motor (kW)	0,75	1,5	1,5
Schnittgeschwindigkeit stufenlos regelbar mit (m/min)	20-80	20-80	20-80
Sägevorschubgeschwindigkeit (mm/min)	1 – 300	1 – 300	1 – 300
Abmessungen des Sägeblattes (mm)	4115341.1	5150411.3	6300541.6

video

Spezifikation	H-320PRO	H-420PRO	H-530PRO	H-8070PRO	H-800PRO	H-1000PRO
Schnittbereich rund	φ320mm	φ420mm	φ530mm	φ700mm	φ800mm	φ1000mm
Schnittbereich quadratisch (B x H)	320*320mm	420*420mm	530*530mm	800*700mm	800*800mm	1000*1000mm
Kleinste zu schneidende Größe	10*10mm	10*10mm	20*20mm	200*200mm	300*300mm	400*400mm
Klemmbereich	0-320mm	0-420mm	0-530mm	0-800mm	300-800mm	400-1000mm
Bündelschnittbereich (Min.B x H – Max. B x H )	160 * 100-260 * 130mm	160 130-260160mm	145 * 110-270 * 200mm	–	–	–
Kürzeste Reststücklänge	5mm	5mm	5mm	5mm	50mm	50mm
Kürzeste Reststücklänge im Automatikbetrieb, nur möglich, wenn das Material eine perfekte geometrische Oberfläche hat	130mm	190mm	190mm	250mm	350mm	350mm
Kürzeste Reststücklänge Einzelschnitt	20mm	20mm	20mm	20mm	50mm	50mm
Länge	2320mm	2220mm	2220mm	2200mm	4300mm	4300mm
Breite inkl. Späneförderer	2600mm	3050mm	3050mm	4300mm	5200mm	6000mm
Höhe	1750mm	2100mm	2330mm	3030mm	3100mm	3100mm
Höhe der Materialauflage	750mm	860mm	860mm	860mm	855mm	855mm
Gesamtgewicht	≈1800KG	≈2850KG	≈3500KG	≈6000KG	≈15000KG	≈17000KG
Gesamtanschlusswert	6.2kW	9.5kW	9.5kW	17.8kW	33kW	33kW
Leistung des Sägemotors	5kW	7.5kW	7.5kW	11kW	22kW	22kW
Hydraulischer Motor	0.75kW	1.5kW	1.5kW	2.2kW	3.75kW	3.75kW
Schnittgeschwindigkeit stufenlos regelbar mit	20-80m/min	20-80m/min	20-80m/min	20-80m/min	20-80m/min	20-80m/min
Sägevorschubgeschwindigkeit	1 – 300 mm/min	1 – 300 mm/min	1 – 300 mm/min	1 – 300 mm/min	1 – 300 mm/min	1 – 300 mm/min
Automatische Materialvorschublänge, Einfachhub	500mm	500mm	500mm	500mm	500mm	500mm
Automatischer Materialvorschub, Mehrfachhub	9999mm	9999mm	9999mm	9999mm	9999mm	9999mm
Abmessungen des Sägebandes	4115341.1mm	5150411.3mm	6300541.6mm	8100541.6mm	9650671.6mm	10900671.6mm

Features	H-320PRO	H-420PRO	H-530PRO	H-8070PRO	H-800PRO	H-1000PRO
CE-Sicherheitsschutz	●	●	●	●	●	●
JLH-EHA	×	×	×	●	●	●
Saw Master	●	●	●	●	●	●
CE Elektrische Sicherheit	●	●	●	●	●	●
UL Elektrische Sicherheit	○	○	○	○	○	○
Permanentmagnet-Synchronmotor	●	●	●	●	●	●
Sägebügel Antikollisionserkennung	●	●	●	●	●	●
LED-Arbeitslicht	●	●	●	●	●	●
Laser-Linienprojektion	○	○	○	○	○	○
Sägebandbrucherkennung	○	●	●	●	●	●
Steuerung der Sägetiefe	○	○	○	●	●	●

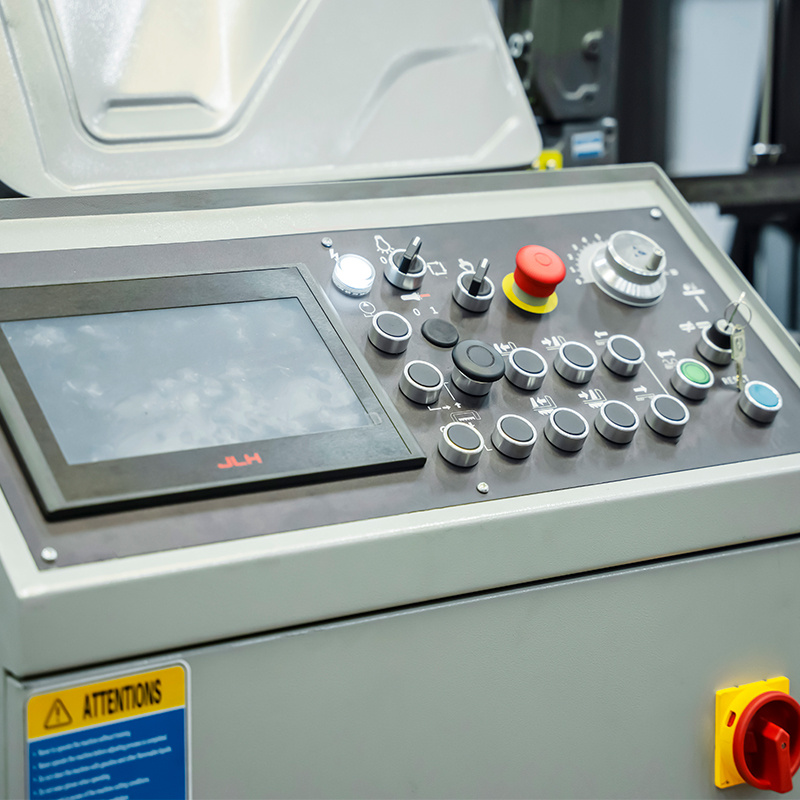

HMI+Tasten	●	●	●	●	●	●

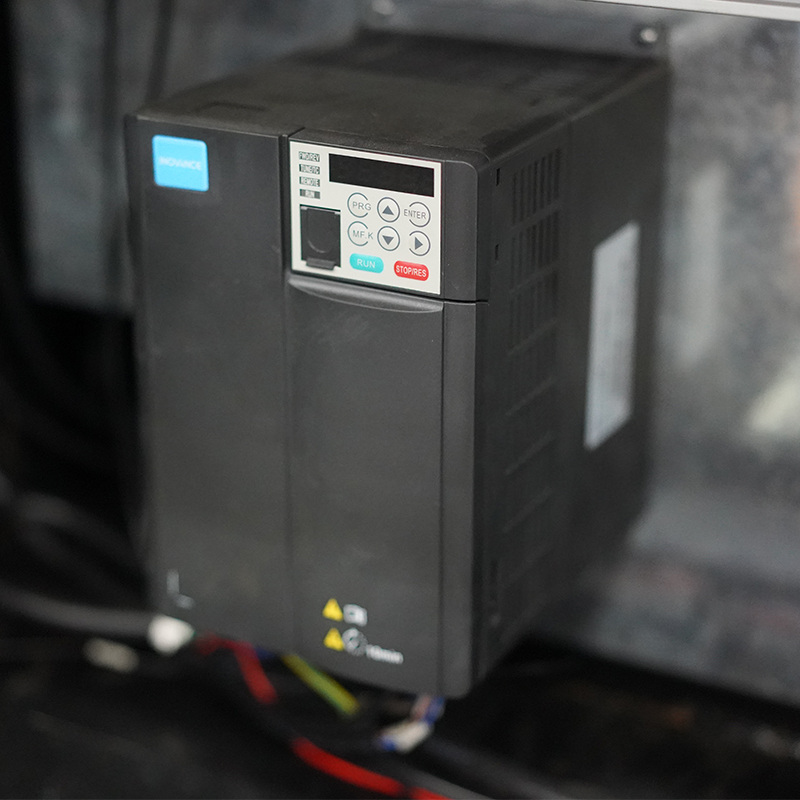

Umrichter	●	●	●	●	●	●
Abweichungsdetektor	○	○	○	○	○	○

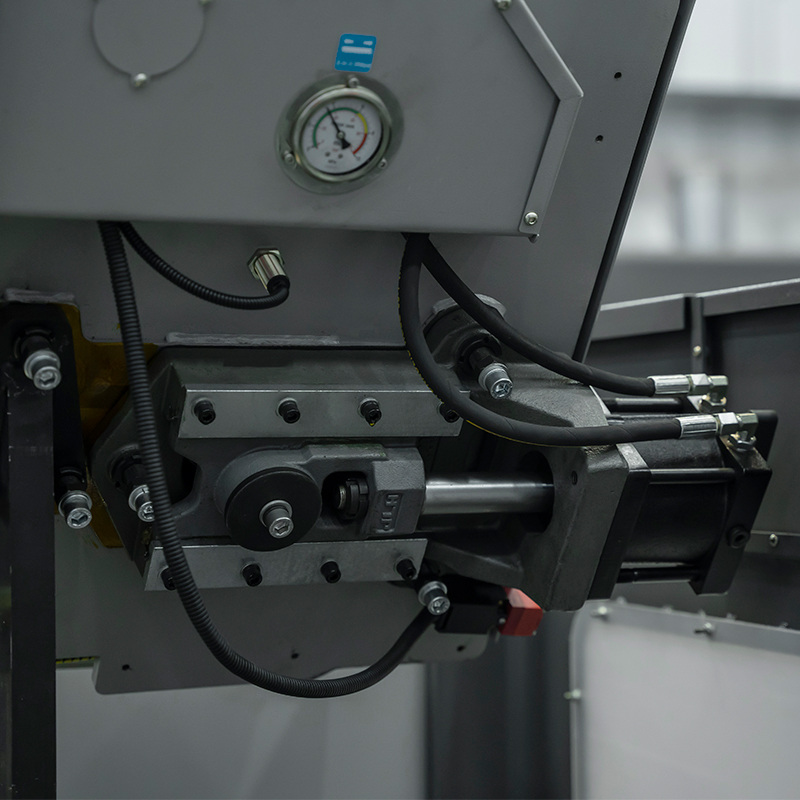

Hydraulische Blattspannung	●	●	●	●	●	●
Schraubstock-Differenzdruckventile	●	●	●	×	×	×
Automatischer Späneförderer (Spirale)	●	●	●	●	●	●
Hydraulische Blattführungsspannung	○	○	○	●	●	●

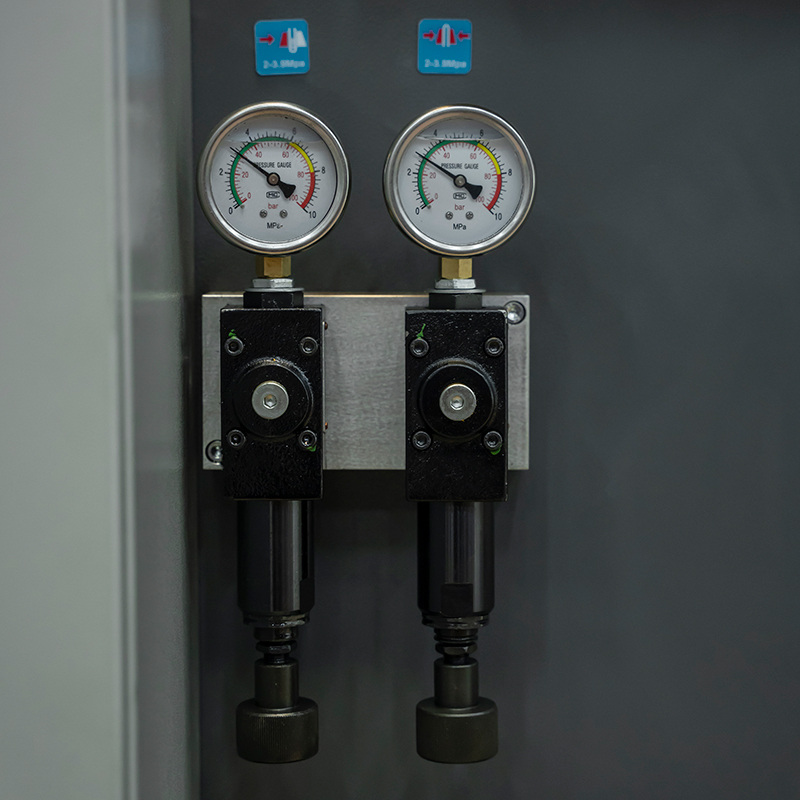

Schraubstock-Druckregler	●	●	●	●	●	●

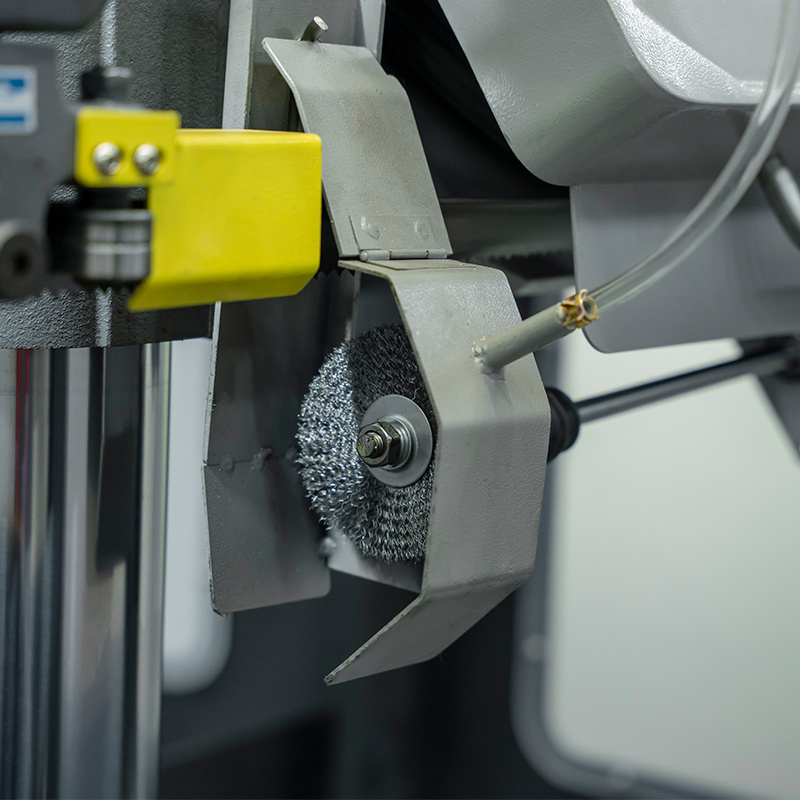

Motorisierte Spänebürste	●	●	●	●	●	●
Obere Klemme	○	○	○	×	×	×
Kühlgebläse für Hydraulik	●	●	●	●	●	●
Automatische Schmierungsvorrichtung	×	○	○	○	○	○

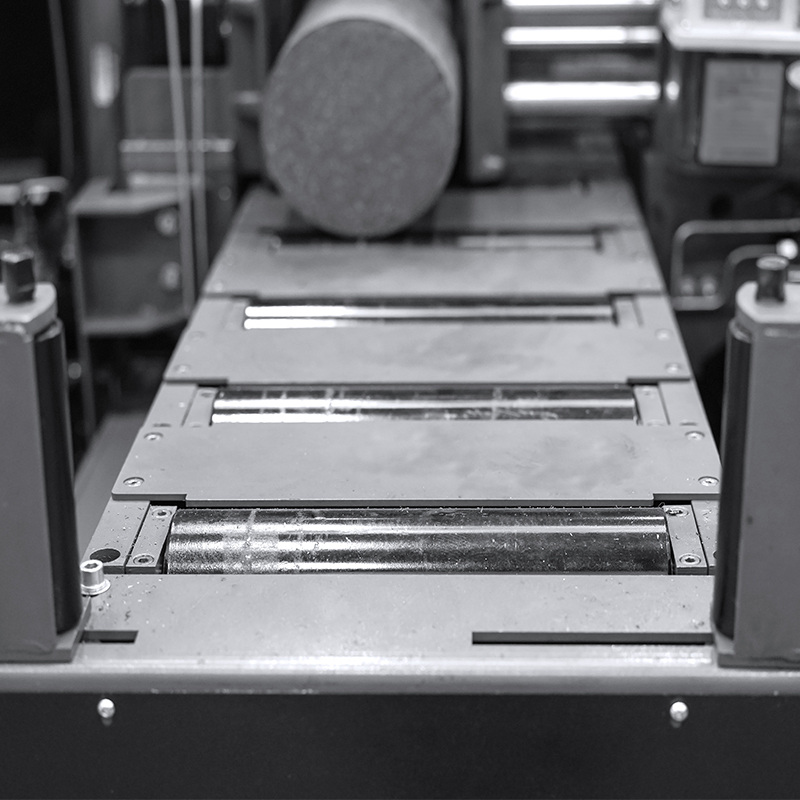

Arbeitstisch mit Rollen	×	●	●	●	●	●
Einfacher Rollentisch	●	×	×	×	×	×
Hydraulikantrieb	●	●	●	●	●	●
Servoantrieb	○	○	○	○	○	○
Hauptantrieb Präzisionsgetriebe	●	●	●	●	●	●
Einfacher Schraubstock Spannen	×	×	×	×	●	●

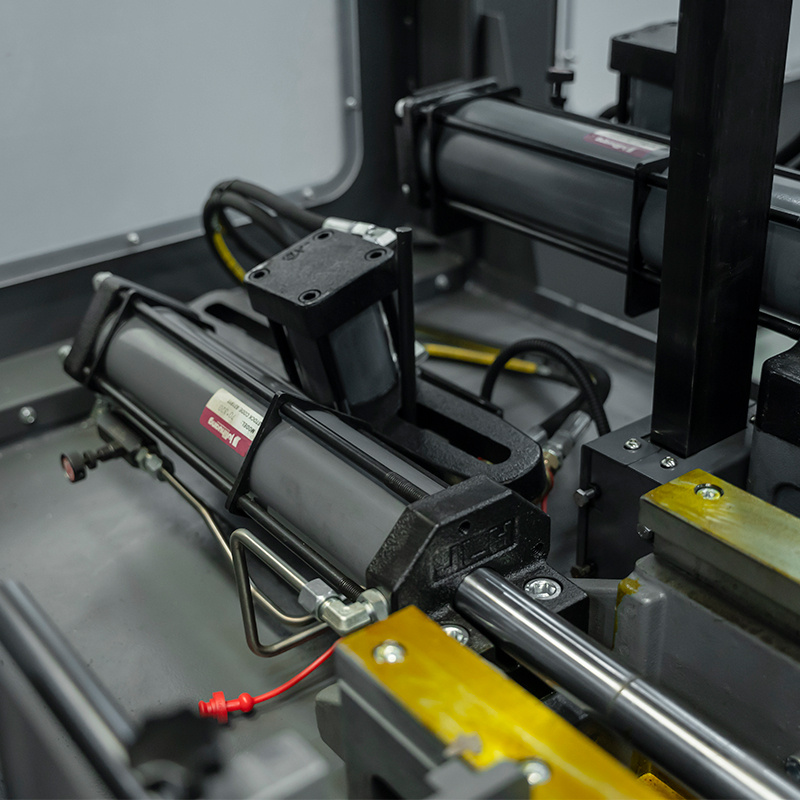

Geteilte Schraubstockspannung	●	●	●	●	×	×
Beweglicher Führungsarm, hydraulisch geklemmt	○	○	○	●	●	●
beweglicher Führungsarm, manuell	●	●	●	×	×	×
Späneauffangbehälter 40(L)	●	●	●	●	●	●
Späneauffangbehälter (beweglich) 70 (L)	○	○	○	○	○	○
Werkzeugkasten (Drahtbürste, Nivellierpads, Ersatzfarbe)	●	●	●	●	●	●
einteiliges Sägeband	●	●	●	●	●	●
Transportuntergestell für Container	○	○	○	○	○	○
